Рукава высокого давления

Что такое рукав высокого давления?

Неотъемлемой частью гидравлической системы составляют трубопроводы и рукава высокого давления. В гидравлической системе РВД выполняют не только функцию трубопровода, но и демпфирующего устройства или компенсатора, продлевающего срок службы фитингов (нипелей), втулок (муфт) и арматуры за счет поглощения вибрации. Рукава высокого давления широко применяются в автомобильной, строительной, лесозаготовительной, дорожной, авиационной, сельскохозяйственной, судовой, горнодобывающей технике, а также станкостроении.

Рукава РВД изготавливаются, как правило, из маслобензостойкой резины (иногда с металлической оплеткой) и широко применяются в качестве гибких трубопроводов для подачи под высоким давлением технических жидкостей в гидравлических системах машин и специальной техники. В подавляющем большинстве машин одновременно используется несколько независимых гидравлических трансмиссий: ходовые передачи, системы привода рабочих органов, рулевые и тормозные системы, а также системы управления силовыми трансмиссиями. Технические свойства РВД позволяют усовершенствовать конфигурацию гидравлических магистралей, улучшить компоновку элементов агрегата, удобнее расположить рабочие органы и расширить их функциональные возможности.

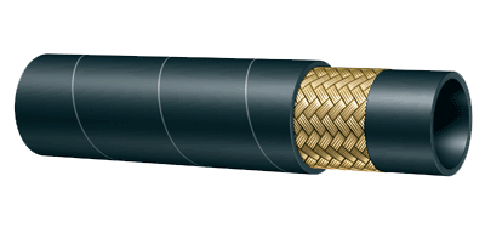

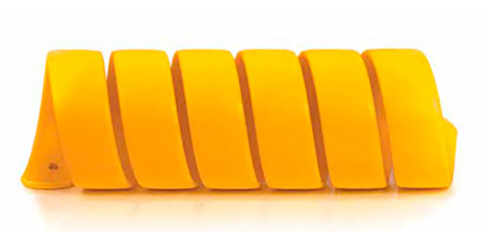

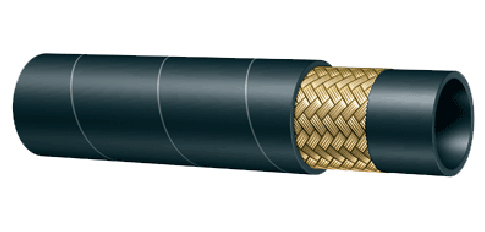

РВД 1SC - рукав высокого давления Пластиковая защита для РВД РВД 1SN - рукав высокого давления

Как правило, рукава высокого давления устанавливаются в цепи гидравлической системы в местах соединения с насосами, гидромоторами, гидроцилиндрами и другим гидравлическим оборудованием. Причем использование РВД с телескопическими и выдвижными гидроцилиндрами является необходимостью, так как они компенсируют длину выдвижения штока. Установку РВД с гидроцилиндрами следует производить с запасом рукава на 200 – 300 мм с учетом твердения при высоком давлении в системе.

Рукава высокого давления, которые также часто называются шлангами, занимают отдельное место в классификации шлангов из резины и используются в качестве гибкого трубопровода. РВД могут обеспечить постоянную подачу необходимой для работы жидкости к частям промышленной или мобильной гидравлической системы.

Что из себя представляет РВД?

РВД – гибкий трубопровод, использующийся для перемещения различных жидкостей, таких как смазки, топливо, гликоль и т. д. По конструкции рукав являет собой несколько резиновых труб, находящихся друг в друге, армированных металлом и соединенных фитингами. Шланги такого класса применяются в конструкции гидравлической системы устройств. Они удобны, поскольку выдерживают температуры от – 55 до +100°С.

Где используется?

Существует множество отраслей, где никак не обойтись без РВД. Самые распространенные из них:

  • Приспособления для строительства и погрузки.
  • Инструменты для заготовки лесных массивов.
  • Дорожные приспособления.
  • Оборудование в области сельского хозяйства.
  • ЖД.
  • Техника для добычи горных пород и оборудование для бура.

Изготовление и характеристики

В процессе производства рукавов используются резина повышенной прочности, металлические примеси и поливинилхлорид. Примеси, используемые в конкретном случае, зависят от необходимых итоговых характеристик шлангов. Но не имея зависимости от требований в каждом конкретном случае, все РВД имеют ряд преимуществ:

  • Стойкость к влаге.
  • Стойкость к износу.
  • Долгий срок службы.
  • Стойкость к раздражителям извне.

Инженеры РВДСЗ изготовят шланги любой сложности, ведь используют в ходе производства материалы исключительно высокого качества. Для верного подбора материала и способа изготовления, нужно заранее уточнять, где будет применяться шланг и при каком давлении он будет работать. Любой шланг имеет уникальную маркировку, где указаны его характеристики.

Установка и использование

Устанавливать РВД нужно только в соответствии с рекомендациями от изготовителя. Основные моменты, на которые стоит обращать пристальное внимание:

  • Отсутствие занижений радиусов изгиба.
  • Отсутствие трения.
  • Отсутствие натяжения.
  • Не скручивать.
  • Правильный подбор соединительной арматуры.

Чтобы в ходе использования не возникали проблемы, лучше предоставить работу по выбору и установке специалистам. Наши сотрудники выполняют любые работы, начиная от создания проекта, заканчивая установкой и последующим обслуживанием системы.
